“金梁”格柵防磨技術為什么能徹底解決CFB鍋爐水冷壁磨損問題

　　武漢永平科技有限公司發明的“金梁導熱型格柵防磨技術”，是榮獲國家發明專利的一種新型防磨技術(專利號：ZL 2014 10300048.4)，該技術通過采集鍋爐運行的燃料、風量、灰渣、鍋爐負荷等關鍵參數，運用CFD流體仿真數字模擬計算，在爐膛受熱面沿水平方向和垂直方向裝設鑄造的防磨格柵合金板，形成格柵防磨網，通過疏導爐內物料內循環，優化水冷壁表面的貼壁流場，降低氣固兩相流沖刷水冷壁縱向和橫向的流速。極大地減小物流顆粒與水冷壁的摩擦力和碰撞的切削力，從而大幅降低氣固兩相流對水冷壁的磨損。

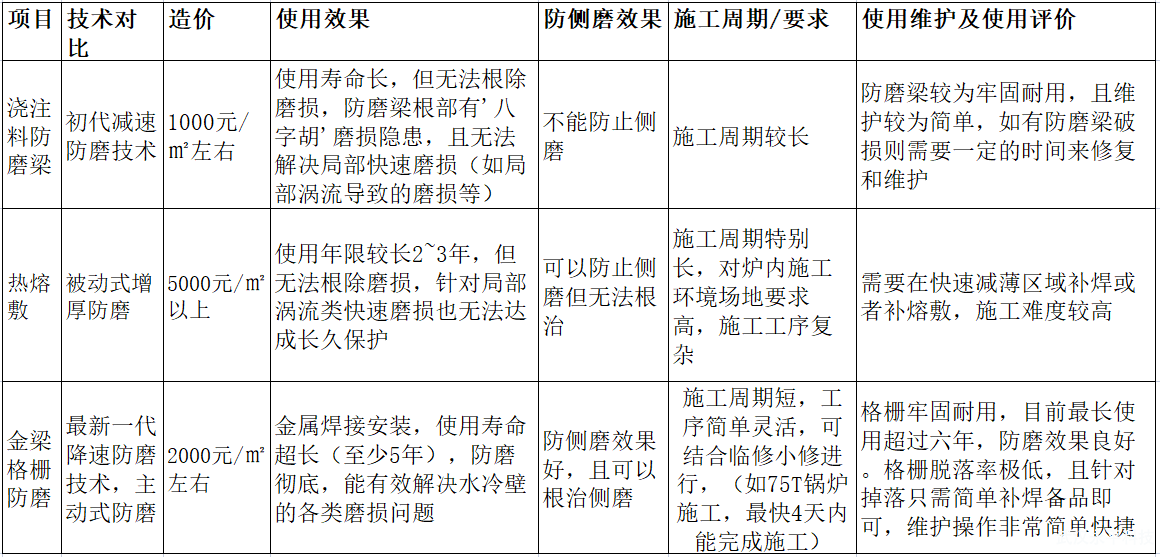

　　各種防磨措施效果對比

　　格柵防磨理論基礎

　　格柵防磨技術工作原理示意圖和格柵防磨產品實景圖

　　理論上：水冷壁表面氣固兩相流經過格柵優化，其流速可降到原有的20%甚至更低，根據磨損量公式計算可知，當煙氣流速降低為原有的20%時，磨損量的變化：

　　T1：格柵板鋪設前的磨損量

　　T2：格柵板鋪設后的磨損量

　　ω1：格柵板鋪設前的煙氣流速

　　ω2：格柵板鋪設后的煙氣流速

　　通過上式計算可知，鋪設格柵板后，水冷壁理論上的磨損速率可降為原來的3.6‰。也即是說，在同等工況下，通過格柵防磨技改造，水冷壁管的壽命將延長為原來278倍，即可達數十年。所以，通過在爐膛受熱面裝設防磨格柵合金板，疏導爐內物料內循環，優化水冷壁表面流場，可以從根本上解決水冷壁磨損問題。

　　經過數年的實踐驗證：格柵防磨技術適用各種爐型和爐膛各種部位，尤其是在爐膛密相區、爐膛出口周邊、爐膛四角、水冷壁凹凸不平處等磨損重災區防磨效果極為顯著。格柵防磨技術是一種本質上不同于被動式(水冷壁管增厚)防磨技術的創新技術。對水冷壁管磨損可以起到治標治本的作用，能徹底避免因水冷壁磨損泄漏發生非?，F(xiàn)象。

　　格柵防磨技術所使用的格柵合金板，是運用武漢理工大學材料學院科研成果，采用多種金屬材料精密鑄造而成，保證其使用環境溫度可達1250℃，高溫高壓下抗磨、抗蠕變、抗氧化，提供了良好的材料保障。格柵防磨技術焊接施工采用中國機械研究院國家釬焊重點實驗室前沿技術和材料，突破合金鑄件焊接指數低的技術難關，使焊接達到或優于和鍋爐母材的等強匹配，抗拉強度≥560Mpa，提供了良好的焊接保障。

　　“金梁” 格柵防磨取得的成果

　　“金梁”格柵防磨技術已被國電集團河南發電分公司、大唐武安發電有限公司、黃陵礦業煤矸石發電有限公司、寧夏國華寧東發電有限公司、山西京玉發電有限責任公司、神華煤制油鄂爾多斯分公司、冀中能源邯礦集團矸石電廠、鄂爾多斯集團熱電公司等數十家熱電企業長期使用，確保了廠家循環流化床鍋爐安全高效、超長周期運行。運行實踐表明：采用格柵防磨技術能顯著減少水冷壁磨損，徹底杜絕了鍋爐水冷壁磨損泄露、爆管的發生，防護區域數年內無需補焊換管，節省了大量檢修費用和檢修時間。防磨格柵采用合金格柵合金板多層多道裝設，具有良好的吸熱導熱性，有利于增強燃料適應性、提高燃料燃盡率。

　　導熱型格柵防磨技術倡導者，專注于CFB鍋爐水冷壁防磨解決方案。
